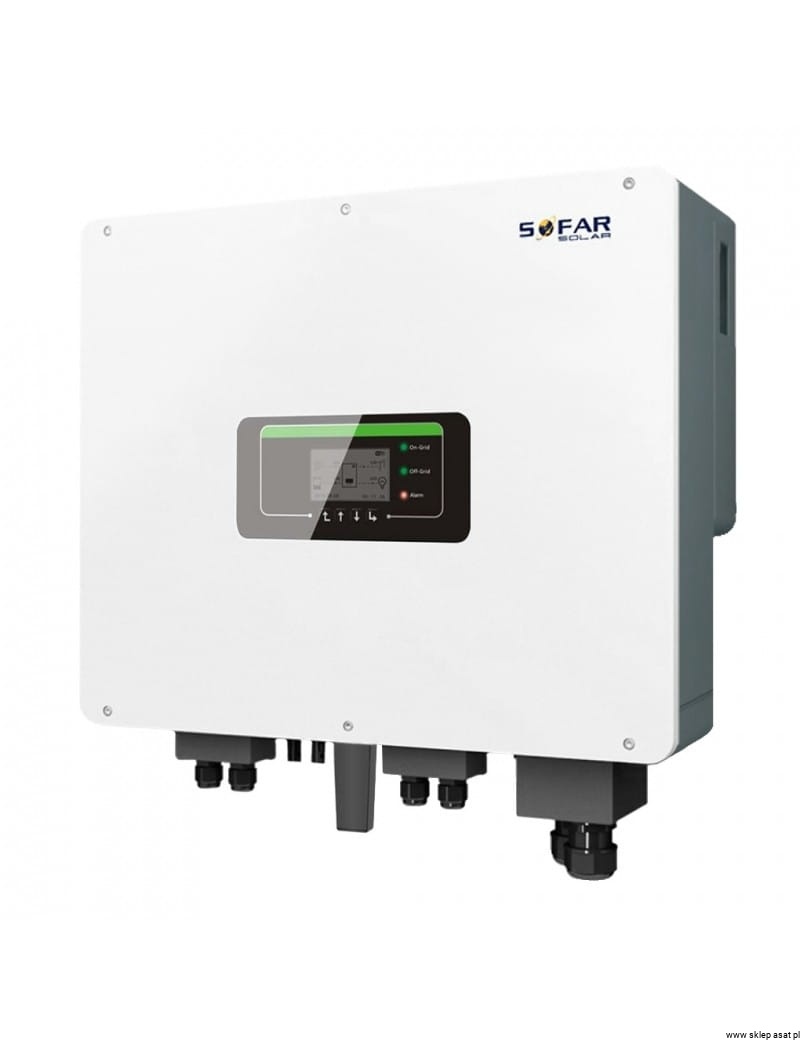

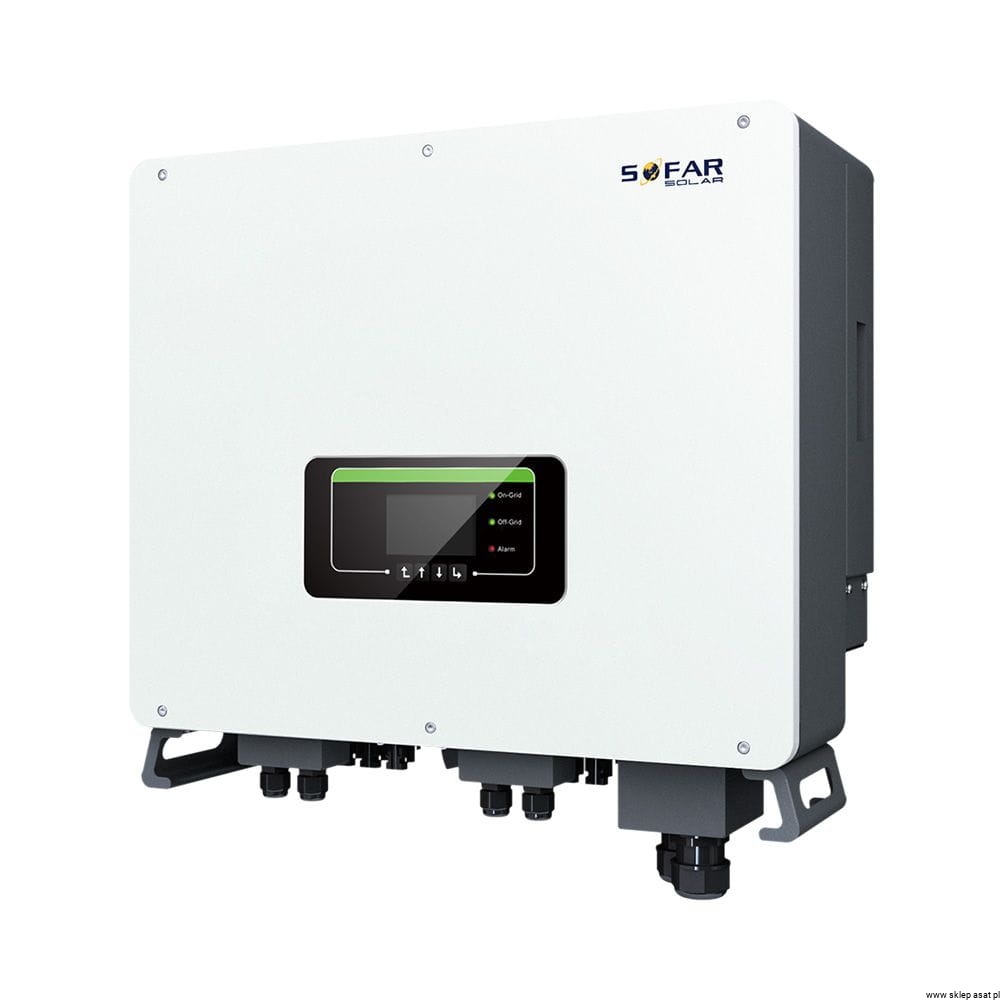

Inwerter falownik hybrydowy Sofar HYD8KTL-3PH

Inwerter falownik hybrydowy HYD8KTL-3PH

Sofar HYD8KTL-3PH to najnowsza seria hybrydowych falowników PV. Inwertery Sofar zbudowane są z najwyższej jakości komponentów czołowych producentów.

Sofar Solar serii HYD to kompaktowy, trójfazowy falownik hybrydowy, który doskonale sprawdza się w instalacjach zarówno on grid, jak i off grid.

Nowy model falownika, główne cechy:

- maksymalna sprawność 98,2%

- różnorodne tryby pracy

- wbudowana funkcja zerowego eksportu mocy do sieci publicznej

- wysoko precyzyjny algorytm wyszukiwania MPPT

- szeroki zakres napięcia akumulatora (180-800V)

- system bezwentylatorowego rozpraszania ciepła

- zdolność kompensacji mocy biernej

- zakres temperatur otoczenia -30C do +60C

- wbudowana funkcja zasilania awaryjnego (EPS), czas załączania poniżej 20 ms

- możliwość podłączenia dwóch baterii

- elastyczna konfiguracja baterii litowo-jonowych

- izolacja wysokiej częstotliwości między akumulatorem, a PV/siecią

- inteligentne monitorowanie mocy czynnej i biernej

- stopień ochrony IP65

- komunikacja RS485/Wi-Fi/GPRS/Bluetooth (opcja, SD, CAN 2.0

- polskojęzyczne wsparcie techniczne

- możliwy wybór wielu trybów pracy

- łatwa, intuicyjna obsługa

- intuicyjna i funkcjonalna aplikacja w języku polskim

- wysoka wydajność oraz niskie straty energii przy niskich kosztach utrzymania

- czytelny wyświetlacz graficzny LCD

- poziom hałasu <45dB

- wymiary 571,4x515x264,1mm

- masa 33,00 kg

- 5 letnia gwarancja w standardzie

Sofar HYD8KTL-3PH posiada możliwość wyboru trybu pracy:

- Self-use - tryb automatyczny, w tym trybie falownik automatycznie ładuje i rozładowuje akumulator w zależności od ilości wytwarzanej energii w stosunku do jej zużycia

- Time-of-use Mode - energia elektryczna jest droższa w czasie wysokiego zapotrzebowania (stawka szczytowa), a znacznie tańsza w czasie niskiego zapotrzebowania (poza stawką szczytową). Istnieje możliwość ustawienia reguł dotyczących czasu użytkowania. Maksymalnie obsługiwane są 4 zasady (reguła 0/1/2/3). W celu naładowania baterii istnieje również możliwość wyboru okresu poza szczytem.

- Timing Mode - w tym trybie można ręcznie ustawić czas ładowania / moc i czas rozładowania / moc akumulatora

- Passive Mode - po połączeniu inwertera do sieci można za pomocą komend zdalnie sterować funkcjami inwertera

Parametry techniczne:

Typ - Inwerter hybrydowy

Moc - 8000W

Sprawność europejska - 97,7%

Sprawność maksymalna - 98,2%

Dane PV stringu wejściowego :

Rekomendowana maksymalna moc wejściowa PV - 12 000 Wp

Maksymalne napięcie DC - 1000V

Początkowe napięcie operacyjne - 200V

Zakres napięcia MPPT - 180-960V

Nominalne napięcie DC - 600V

Pełna moc zakresu napięcia MPPT - 350-850V

Maksymalny prąd wejściowy - 12,5A

Maksymalny prąd zwarciowy - 15A

Liczba MPPT - 2

Liczba stringów na MPPT - 2

Dane wyjścia AC (od strony sieci) :

Nominalna moc AC - 8000W

Maksymalna wyjściowa moc AC do sieci - 8800VA

Maksymalna moc AC z sieci - 16 000VA

Maksymalny wyjściowy prąd AC do sieci - 13A

Maksymalny prąd AC z sieci - 24A

Nominalne napięcie sieci - 3/N/PE, 220/380 VAC, 230/400 VAC

Zakres napięcia sieci - 184 VAC~276 VAC

Nominalna częstotliwość sieci - 50Hz/60Hz

Zakres częstotliwości sieci - 45Hz~55Hz/55Hz~65Hz

Wyjściowy wskaźnik mocy -1(0,8 bezwłoczny do 0,8 zwłoczny)

THDi <3%

Dane wyjścia AC (back-up):

Nominalna moc wyjściowa - 8000W

Maksymalna moc wyjściowa - 8800VA

Szczytowa moc wyjściowa, czas trwania - 16 000VA, 60s

Maksymalny prąd wyjściowy - 13A

Szczytowy prąd wyjściowy, czas trwania - 24A, 60s

Nominalne napięcie wyjściowe - 3/N/PE, 220/380VAC, 230/400VAC

Nominalna częstotliwość wyjściowa - 50Hz/60Hz

THDi <3%

Czas przełączenia <15ms

Dane baterii wejściowej:

Typ baterii - bateria litowo-jonowa

Liczba wejść baterii - 2

Zakres napięcia baterii - 80V-800V

Zakres napięcia baterii dla pełnego naładowania - 320V-800V

Nominalna moc ładowania/rozładowania - 8000W

Maksymalny prąd ładowania/rozładowania - 25A

Szczytowy prąd ładowania/rozładowania - 40A , 60s

Strategia dla ładowania baterii - adaptacja do BMS

Pojemność baterii - 25Ah~100Ah

Interfejs transmisji - CAN (RS 485)

Wydajność:

Wydajność MPPT - 99,9%

Wydajność europejska - 97,5%

Maksymalna wydajność - 98,0%

Maksymalna wydajność ładowania/rozładowania baterii - 97,6%

Zabezpieczenia:

Wyłącznik DC - tak

Zabezpieczenie przed odwrotną polaryzacją PV - tak

Zabezpieczenie przepięciowe wyjścia - tak

Ochrona nadprądowa wyjścia - tak

Zabezpieczenie przed pracą wyspową - tak

Identyfikacja prądu resztkowego - tak

Identyfikacja rezystora izolacji - tak

Poziom ochrony przed przepięciem - II

Ochrona biegunowości baterii - tak

Dane ogólne:

Wymiary - 571,4 x 515 x 264,1mm

Waga - 33,00 kg

Topologia - beztransformatorowy

Zużycie własne w funkcji czuwania <10W

Zakres temperatury operacyjnej -30 C ~+60C

Wilgotność 0~100%

Hałas <45dB

Maksymalna wysokość operacyjna <4000 m n.p.m.

Chłodzenie - wymuszany przepływ powietrza

Stopień ochrony - IP65

Funkcje:

Terminal DC - MC4

Terminal sieci AC - łącznik 5P

Zapasowy terminal AC - łącznik 5P

Wyświetlacz - LCD

Interfejs monitoringu - Bluetooth/RS 485/Wi-Fi/GPRS (opcjonalnie)

Praca równoległa - tak

Gwarancja - 5 lat

Normy:

EMC: EN61000-6-1, EN61000-6-3

Standardy bezpieczeństwa: IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1

Standardy sieci elektrycznej: AS/NZS 4777, VDE V0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21,

                                          VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1
